陕西三超机电设备有限公司

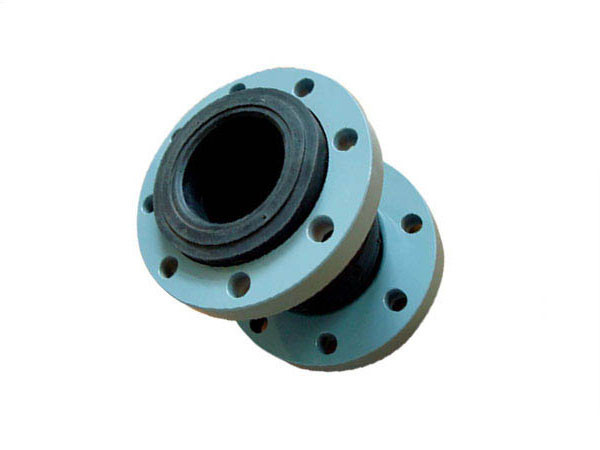

名称：JGD-WD型德标高压橡胶接头
性能特点：
德标高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等。德标高压橡胶接头该产品是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。
德标高压橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

产品特点

公称通径 长度 L(mm) 法兰外径 D(mm) 螺栓数 n 螺栓孔直径 d0(mm) 螺栓孔中 心园直径D1 轴向位移(mm) 横向位移 (mm) 偏转角度 (a1+a2) mm 英寸 伸长 压缩 32 11/4 95 140 4 18 100 6 9 9 15° 40 11/2 95 150 4 18 110 6 10 9 15° 50 2 105 165 4 18 125 7 10 10 15° 65 21/2 115 185 4 18 145 7 13 11 15° 80 3 130 200 8 18 160 8 15 12 15° 100 4 135 220 8 18 180 10 19 13 15° 125 5 170 250 8 18 210 12 19 13 15° 150 6 180 285 8 22 240 12 20 14 15° 200 8 205 340 8 22 295 16 25 22 15° 250 10 240 395 12 22 350 16 25 22 15° 300 12 260 445 12 22 400 16 25 22 15° 350 14 255 505 16 22 460 16 25 22 15° 400 16 255 565 16 26 515 16 25 22 15° 450 18 255 615 20 26 565 16 25 22 15° 500 20 255 670 20 26 620 16 25 22 15° 600 24 260 780 20 30 725 16 25 22 15°

产品性能
